Radiant Foam

Real-Time Differentiable Ray Tracing

Radiant Foam - Real-Time Differentiable Ray Tracing

Shrisudhan Govindarajan, Daniel Rebain, Kwang Moo Yi, Andrea Tagliasacchi

paper :
https://arxiv.org/abs/2502.01157
project website :
https://radfoam.github.io/
code :
https://github.com/theialab/radfoam
reference :
Presentation of https://charlieppark.kr from 3D-Nerd Community

Contribution

• Ray Tracing with Voronoi Diagram :
  • Voronoi Diagram :
    • foam model 중 하나
    • 3D 공간 자체를 partitioning하는 3D scene representation
    • edge-flip 하는 순간에 두 외접원이 겹쳤다가 continuous하게 변하므로 gradient-based optimization 적용 가능!
  • Ray Tracing :
    • 장점 :
      • ray 단위로 처리하므로 굴절, 반사 등 빛 효과 반영 가능
      • non-pinhole 실제 camera 지원 가능
        (image-centric rasterization 기법과 달리 object-centric ray-tracing 기법이라서)
    • 단점 및 극복? :
      • rasterization에 비해서는 속도가 느림
        현재 많은 3D 논문들은 volume rendering을 기반으로 하여, 특히 3DGS tile-based rasterization은 parallelism 덕분에 빠른 recon. 가능
        하지만 ray-tracing의 경우 mesh-based representation이 regular하지 않아서 recon.에 불리했고, rasterization에 비해 느렸음.
        하지만 본 논문에서는 voronoi representation에 많은 정보를 저장함으로써 FPS를 높였는데, 이를 계기로 앞으로 더 발전할지도?
  • Question Link 참고!!

Background

• Ray Tracing :
  • How :
    • Step 1)
      camera로부터 ray extend
    • Step 2)
      ray가 scene을 가로지르며 transmit, reflect, sub-surface scattered, etc.
    • Step 3)
      ray가 light source에 도달하면 illumination equation으로부터 pixel 값 얻음
  • 장점 :
    • rasterizer : primitive 단위로 처리하기 때문에 그림자 같은 빛 효과 반영 어렵
    • ray tracer : ray 단위로 처리하는데, ray는 intersected info.를 모두 가지고 있으므로 그림자나 global illumination effects 반영 쉬움
• Ray Tracing with Bounding Volume Hierarchy (BVH) :
  • 단점 : overlapping Gaussian 때문에 속도 느림 (비효율)
• 3D Representation :
  • 3DGS는 rasterization을 위해, 2D projection이 가능하도록 3D covariance를 가진 learnable 3D pcd이다
  • 3DGS에 ray-tracing을 적용하기 위해, learnable 3D pcd를 이용한 또 다른 3D scene representation은 없을까?
    \(\rightarrow\)
    ray-tracing을 적용하기 위해, 공간 자체를 partitioning하는 voronoi diagram을 사용하자!!

Method

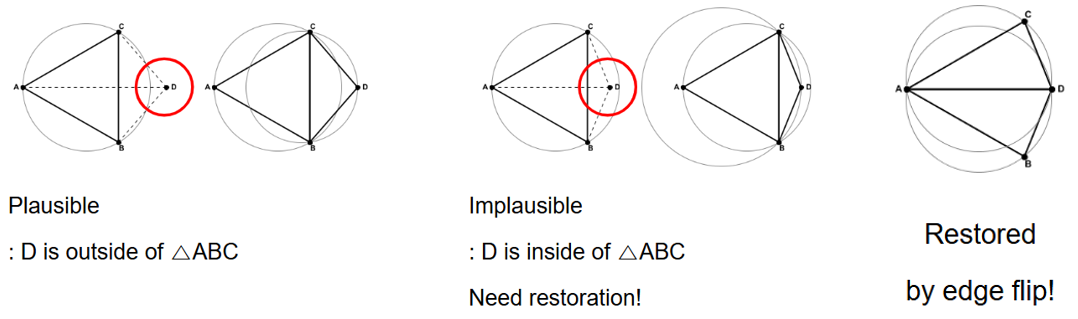

Delaunay Triangulation

triangle mesh를 표현하는 데 있어서
point D가 triangle ABC의 외접원의 내부에 있으면 implausible
\(\rightarrow\)
edge-flip으로 해결!

reference: https://charlieppark.kr

• Delaunay Triangulation :
  • 문제 :
    triangle mesh의 vertex location을 continuously 바꿔도
    edge-flip 일어나면 triangle mesh의 connectivity (edge)는 discrete하게 변해서 gradient-based optimization 적용 불가능

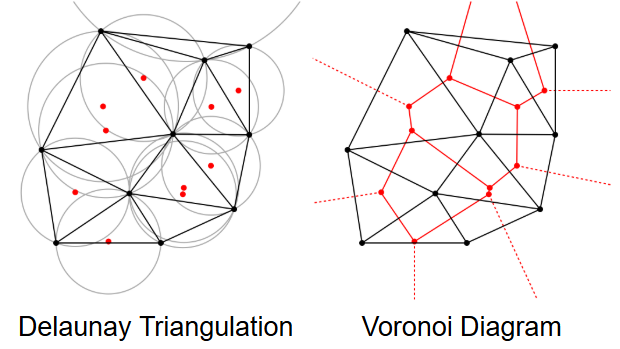

Voronoi Diagram

• Voronoi Diagram :
  • Delaunay Triangulation의 dual graph
  • How :
    • Step 1)
      Delaunay Triangulation의 each triangle mesh의 외접원을 그림
    • Step 2)
      triangle mesh의 외접원의 중심들을 잇기

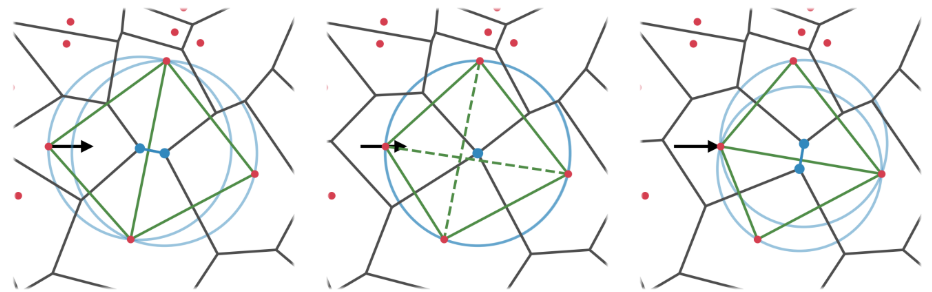

  • 장점 :
    • triangle mesh의 learanble vertex location (아래 그림의 빨간 점)을 continuously 바꾸다가
      두 외접원이 만나서 edge-flip 일어나면
      triangle mesh의 edge (아래 그림의 초록색 삼각형)는 discrete하게 변하지만,
      두 외접원 (아래 그림의 파란 원)은 겹쳤다가 continuously 변하므로 voronoi diagram (아래 그림의 검은색 벌집모양)은 continuously 변함
      그래서 gradient-based optimization 적용 가능!
    • 외접원을 3DGS처럼 간주하여 3D 공간을 partitioning

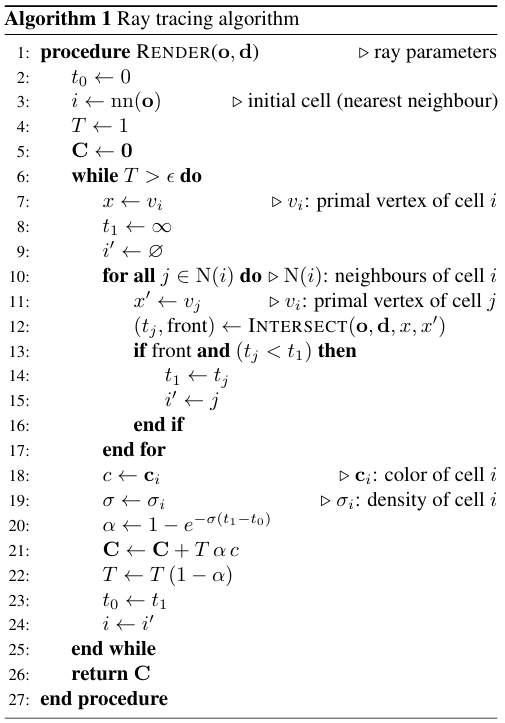

Ray Tracing Algorithm

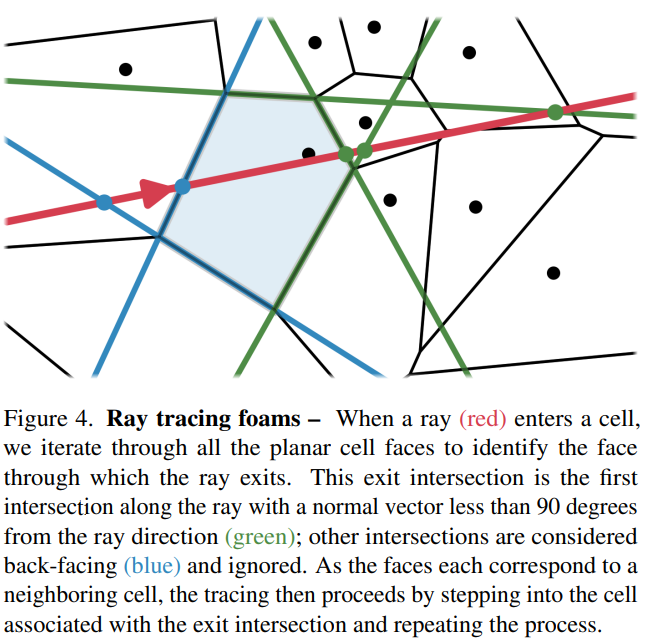

• Ray Tracing Foams :
  • How :
    • a ray와 Voronoi Diagram’s cell을 이루는 면의 교점을 sampling point로 사용
    • a ray가 Voronoi Diagram의 a cell에 진입했을 때
      ray direction과 normal vector가 90도 미만의 각도를 가지는 면 (위 그림에서 green) 중 가장 먼저 만나는 면에 exit intersection이 존재하고
      ray direction과 normal vector가 90도 이상의 각도를 가지는 back-facing 면 (위 그림에서 blue)는 무시!
      exit intersection이 존재하는 면에 인접한 cell에 a ray가 진입하여 위의 과정을 똑같이 반복
  • Ray Tracing은 reflection 등 빛 효과인데
    위의 알고리즘에는 surface reflection에 대한 설명이 없어서
    surface reflection과 volume rendering을 어떻게 섞어서 구현했는지는 코드로 확인해야 할 듯!
    TBD ???

Loss

• Loss :
  \(L = L_{rgb} + \lambda L_{quantile}\)
  • L2 photometric loss
  • quatile loss
    \(L_{quantile} = E_{t_{1}, t_{2} \sim U[0, 1]} | W^{-1}(t_{1}) - W^{-1}(t_{2}) |\)
    where \(W^{-1}(\cdot)\) : quantile function (inverse CDF) of the volume rendering weight distribution along the ray
    • distortion loss of MipNeRF360 Blog 와 비슷한데,
      expensive quadratic nested sum 항을 제거
    • 실제로 object가 있는 곳에 Gaussian’s weight on a ray 가 높도록 하여 floater artifacts 제거하는 regularization

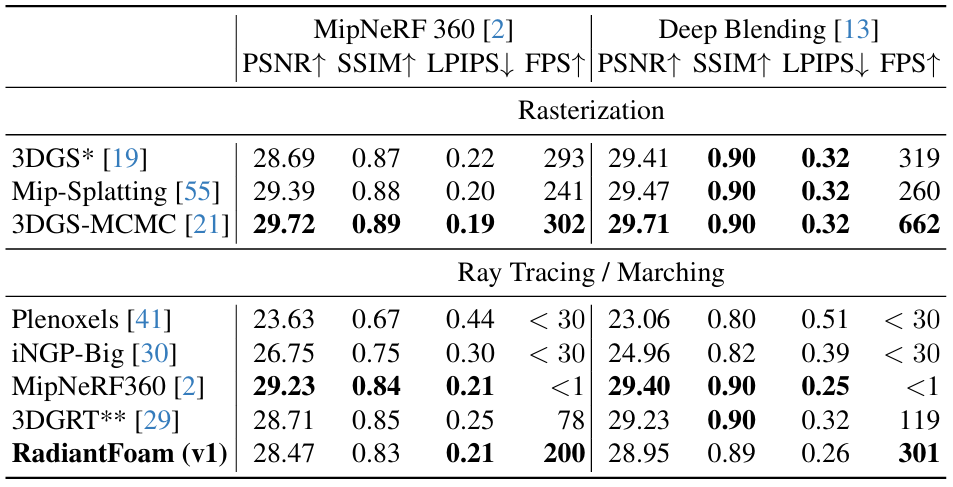

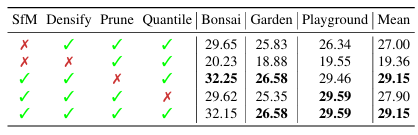

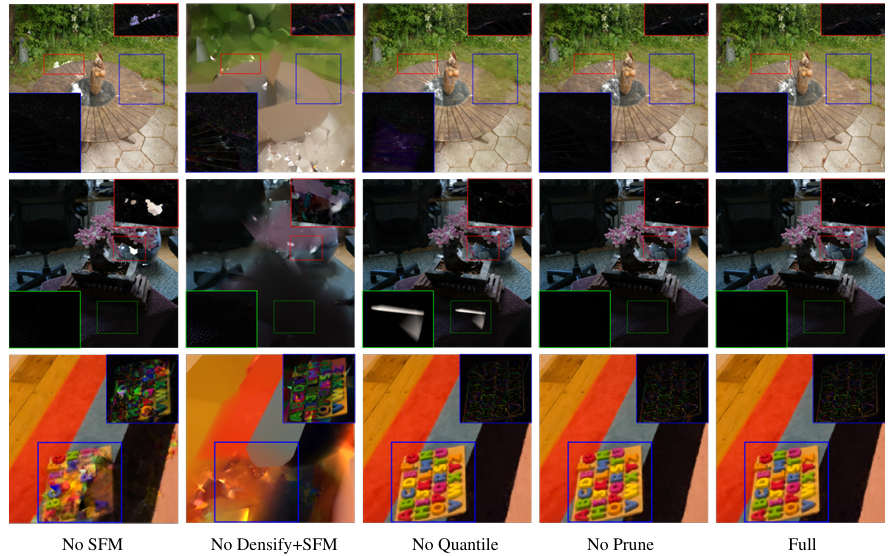

Experiment

Conclusion

• Voronoi-based 3D representation :
  • Limitation :
    • high memory consumption :
      • Ours는 이웃한 점들 사이의 cell boundaries가 equidistant해야 한다는 가정 필요
      • 그래서 surface를 정의하기 위해서는 많고 작은 empty cells (high VRAM) 필요
      • 심지어 Voronoi param. size에 비해 foam model의 3D 공간이 너무 넓다
    • need SfM :
      • need SfM to initialize voronoi diagram
  • Future Work :
    • Voronoi diagram을 넘어 representation을 generalize함으로써 위의 가정 완화
    • 여러 foam models를 compose together efficiently
    • illumination이 계속 변하는 경우에 대응
    • static scenes 말고 dynamic content에 대응
    • scene editing via Voronoi representation
    • generative model을 결합하여 unseen scene에 대응
    • without SfM
    • 현재 real-time ray tracing은 대부분 triangle mesh로 수행되어 왔는데
      위의 Future Work를 통해 foam model-based ray tracing도 발전 가능!

Question

• Q1 :
  voronoi diagram은 여러 3D representation 중 하나인 거고, 사실 꼭 voronoi diagram일 필요는 없는 거잖아요? triangle mesh 대신 voronoi diagram을 썼을 때의 장단점이 있을까요?

• A1 :
  • 장점 :
    • 공간을 삼각형 대신 다각형(cell)로 분할하므로 더 복잡한 기하구조(움푹 패인 부분, 부드러운 곡면 등)를 표현할 수 있습니다.
    • 기존 triangle mesh보다 저장해야 하는 정보(VRAM)가 많지만, 실시간 ray intersection 연산이 더 적기 때문에 더 빠르게 rendering할 수 있습니다. (trade-off b.w. VRAM and FPS)
    • 각 cell로부터 SDF(수학적인 함수)를 정의하면 vertex 및 edge로 표현되는 explicit mesh 대신 수학 식(SDF)으로 표현되는 implicit surface를 만들 수 있고 implicit surface ray marching 방식으로 rendering하여 부드러운 곡면을 표현할 수 있습니다.
  • 단점 :
    기존 ray-tracing rendering pipeline은 triangle mesh 기반으로 짜여져 있어서 새로운 acceleration 및 intersection algorithm 필요

• Q2 :
  ray-tracing model 중에서 FPS가 제일 빠른 건 사실 memory에 voronoi foam representation 방식으로 3D scene info.를 미리 잘 사전 저장해놓았기 때문에 실시간으로 ray-tracing했을 때 실시간 ray intersection 연산이 더 적을 수 있어서 빠르게 rendering할 수 있는 거라고 생각합니다. 그래서 VRAM memory와 FPS의 trade-off가 있는 거 같은데 이 점에 대해 어떻게 생각하시나요?

• A2 :
  • rasterization 대신 ray-tracing 쓰려는 이유 :
    memory와 FPS를 포기하고 illumination 효과 반영 가능
  • ray-tracing에서 implicit MLP 대신 explicit voronoi diagram 쓰려는 이유 :
    memory를 포기하고 FPS 높임
    • memory 줄이는 방법? (by ChatGPT) :
      • hierarchical LOD-based voronoi compression ???
      • 필요한 부분만 GPU에 load하여 update하는 on-demand streaming 방식 ???
  • ray-tracing에서 triangle mesh 대신 voronoid diagram 쓰려는 이유 :
    for continuous change of planes ???
    (But, triangle-mesh-based ray-tracing rendering pipeline is already well-established..)
